| TAILLE | 1 - LONGUEUR TUBE DE SELLE | 2 - ANGLE TUBE DE SELLE | 3 - ANGLE DE DIRECTION | 4 - HAUTEUR DE DOUILLE | 5 - EMPATTEMENT | 6 - LONGUEUR TUBE SUPERIEUR | 7 - LONGUEUR BASES | 8 - HAUTEUR BOITIER DE PEDALIER | 9 - HAUTEUR DE FOURCHE | 10 - HAUTEUR A L'ENTREJAMBE | 11 - PROJETE HORIZONTAL BB/TT | 12 - PROJETE VERTICAL BB/TT |
| S/M | 325,0 | 74,2 | 66,5 | 120,0 | 1101,0 | 550,0 | 395,0 | -10,0 | 490,0 | 700,0 | 424,0 | 559,0 |
| L/XL | 325,0 | 74,2 | 66,5 | 120,0 | 1121,0 | 570,0 | 395,0 | -10,0 | 490,0 | 700,0 | 444,0 | 559,0 |
| Index | Ref | Nom | Photo | |

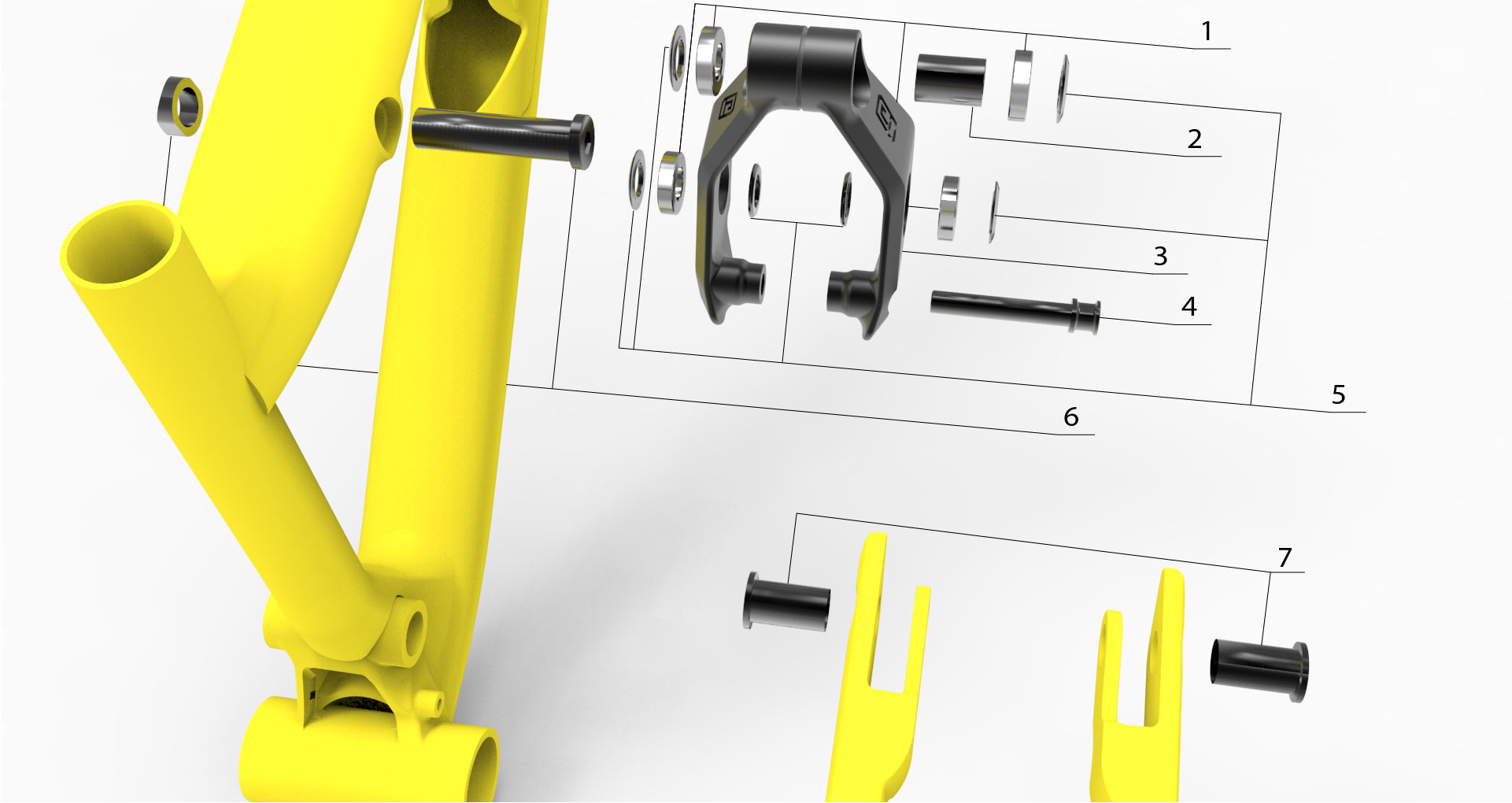

| 1 | W21EBFURIOUS | ENDURO BEARINGS META V3 / SUPREME DH V3 / V4 / FURIOUS | 2 x 6804 / 6 x 6902 |
|
| 2 | W17ABSXSPACERRCK | ENTRETOISE INTERNE BASCULEUR ABSOLUT SX V2 |
|
|
| 3 | W17ABSXROCKER | BASCULEUR ABSOLUT SX V2 |
|
|
| 4 | W17ABSXSHOCKAXLEI | AXE AMORTISSEUR / BASCULEUR ABSOLUT SX V2 |
|
|
| 5 | W12WASHCHST | KIT RONDELLES CONTACT SYSTEM META V3 ET SUPREME V3 |
|
|
| 6 | W17ABSXAXLERCKTT | KIT AXE BASCULEUR ABSOLUT SX V2 |
|
|
| 7 | W12AXLESSCH | AXES CONTACT SYSTEM META V3 ET SUPREME V3 | 10-15 N.m |
|
| Index | Ref | Nom | Photo | |

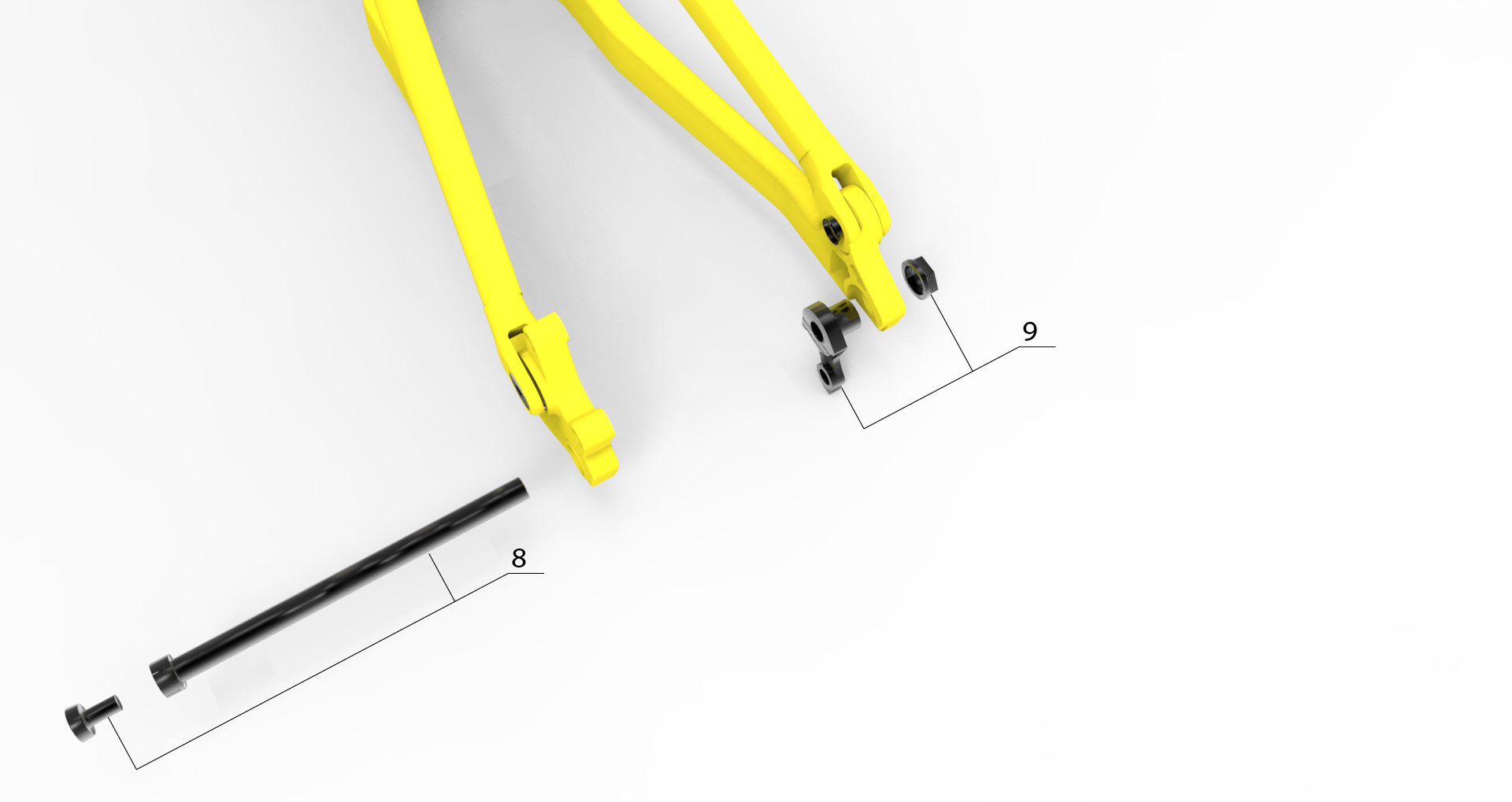

| 8 | W13SUPFRAXLE2 | REAR WHEEL AXLE SUPREME FR / PARK | 9-12 N.m |
|
| 9 | W13RHRSUPFR | REAR HANGER FOR SUPREME DH V3 / FR / PARK & FURIOUS | 20-25 N.m |
|
| Index | Ref | Nom | Photo | |

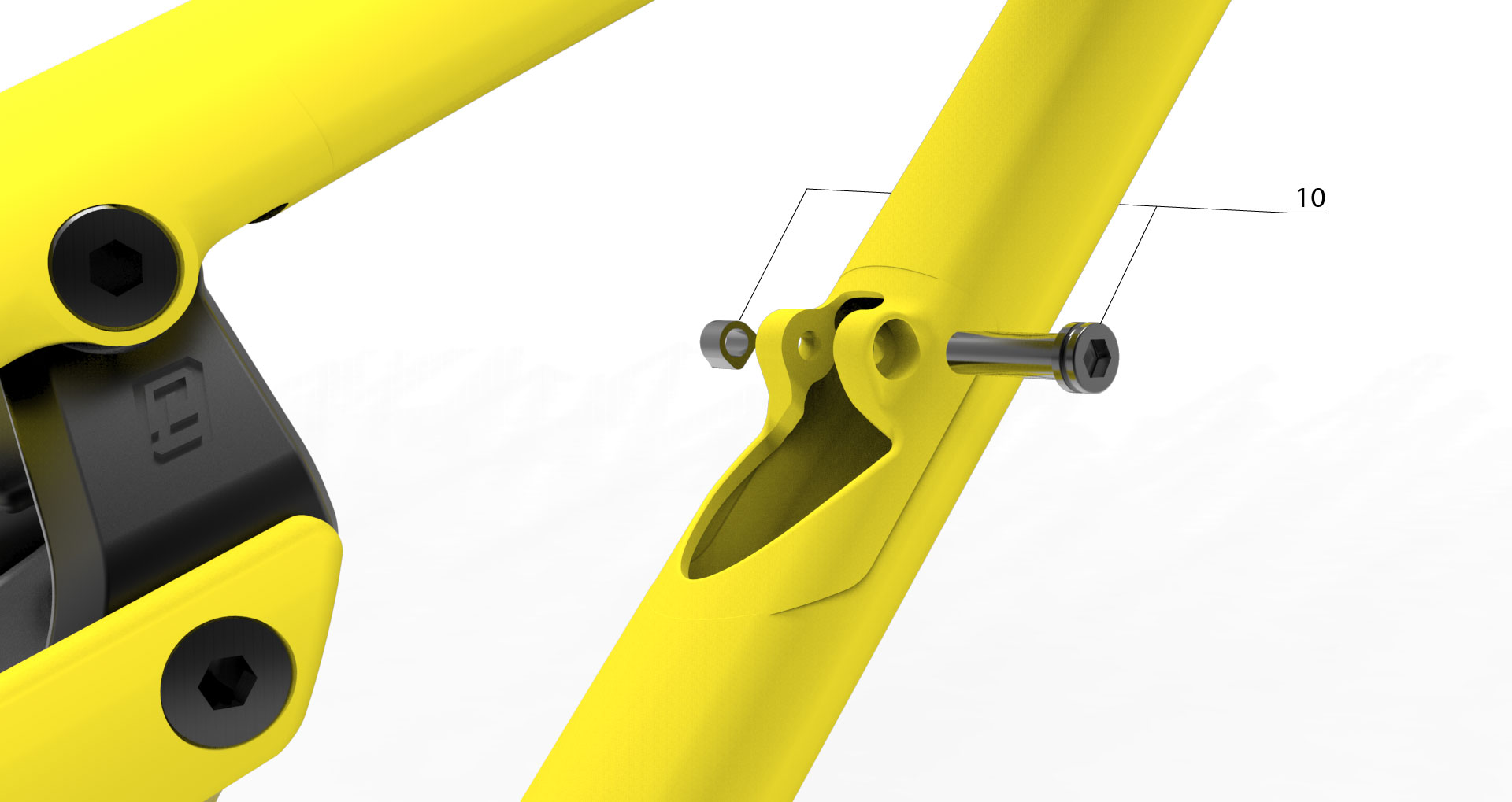

| 10 | W17ABSXSHOCKAXLES | AXE SUPERIEUR D'AMORTISSEUR ABSOLUT SX V2 |
|
| Index | Ref | Nom | Photo | |

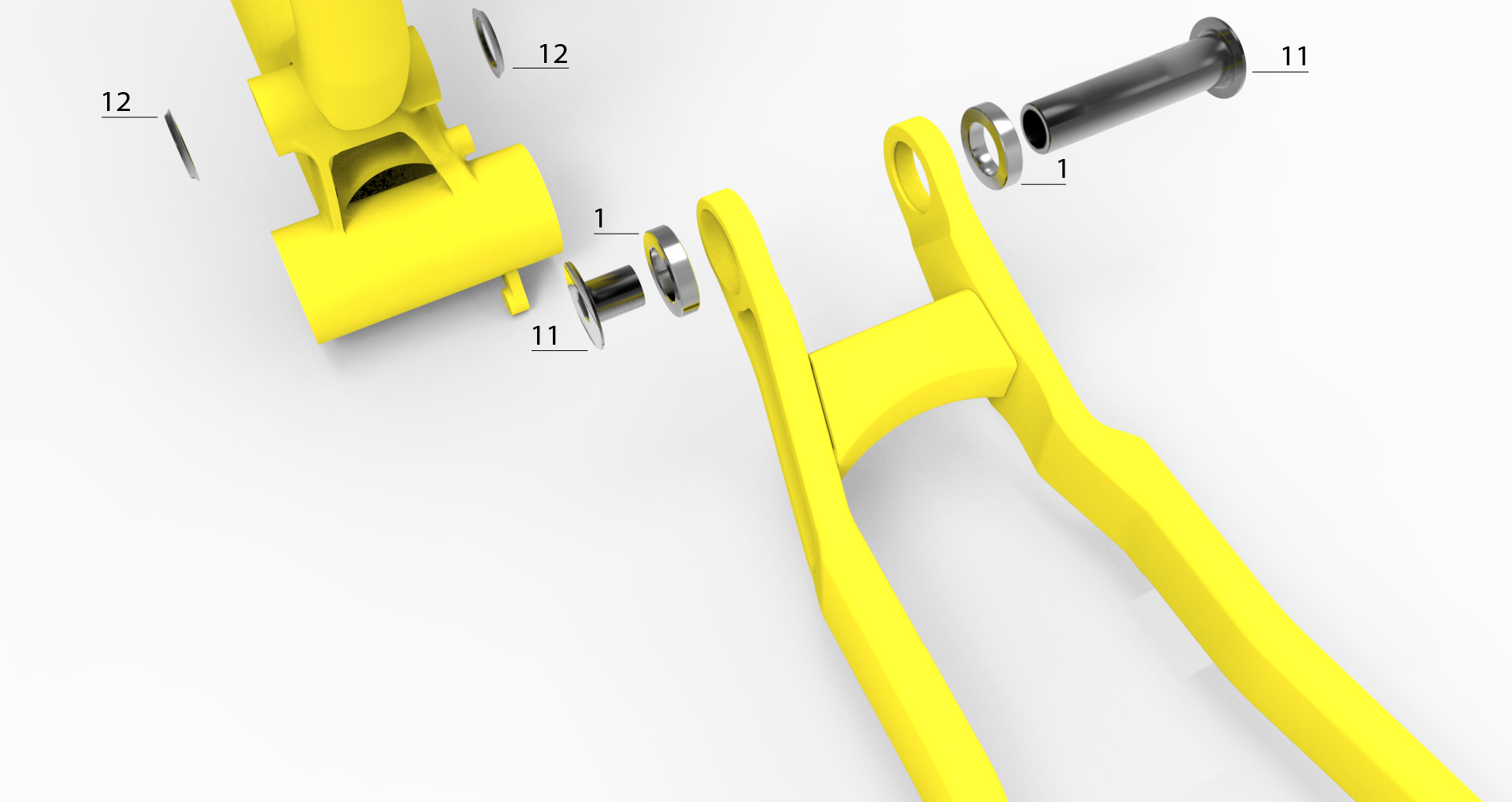

| 11 | W17ABSXAXLEMP | KIT AXE DE PIVOT PRINCIPAL ABSOLUT SX V2 |
|
|
| 12 | W12WASHKITMP | MAIN PIVOT WASHERS FOR SUPREME DH V3 AND META V3 |
|
Jeu de Direction | |
 |
ZS44 / 28,6 - ZS56 / 40 |
| Acheter | |
Boitier de pédalier | |
 |
PressFit BB107 |
| Acheter | |
Patte de dérailleur | |
 |
FR PARK |
| Acheter | |
Corps de roue libre | |
 |
- |
