SUPREME DH WORLD CUP 650b 2014

https://tech.commencal.com/tech/index.php?fiche=99&lang=

SPECS

FRAME SUPREME DH 7005 650B, alloy hydroformed, light version internal routing, 190mm travel.
SHOCK FOX DHX RC4 kashima, 250lbs on size S, 300lbs on size M, 350lbs on size L
FORK FOX 40 RC2 fit kashima 200mm 650B, qr20
HEADSET NECO semi integrated, tapered zs44/56, 11/8 lower washer sealed bearings
STEM FSA Gravity light integrated stem
BAR ALPHA, alloy 7075 db, 0.75rise, 780mm, ø31,8mm
GRIPS commencal 2014 lock on, outside ø30mm, soft comp.
BRAKES FORMULA the one s 200mm/200mm with X0 matchmaker
SHIFTERS SRAM x0 1x10 speed
CHAIN DEVICE e-13 LG1 with bash
REAR MECH SRAM x0 type 2 10 speed
BOTTOM BRACKET RACE FACE Pressfit 107mm sealed bearings
CRANKS RACE FACE Atlas Stealth, 36th 170mm
CHAIN YABAN SH10CR, with quick link connector
CASSETTE SRAM pg1050 11-26t
RIMS ALPHA 650B 32h double wall, tubeless ready 31mm sleeved joint handbuilt
HUBS ALPHA 32h sealed bearings 6 pawls fast engagement alloy cassette body
SPOKES ALPHA Race 2/1.8/2mm black - alloy 14mm black, lockseal handbuilt
TIRES MAXXIS High Roller II 650Bx2.40, 2 ply, triple compound
SEATPOST COMMENCAL alloy no offset ø31,6mm, 300mm
SADDLE circuit COMMENCAL by sdg, CrMo rails

SIZES S / M / L
COLOUR Neon Yellow Matt Finish
BIKE WEIGHT(kg/lbs) 16,20
FRAME WEIGHT(kg/lbs) N/A
NOTE SUPREME Chainstay protector, rear shock mudguard

Frame available

GEOMETRIE

TAILLE	1 - LONGUEUR TUBE DE SELLE	2 - ANGLE TUBE DE SELLE	3 - ANGLE DE DIRECTION	4 - HAUTEUR DE DOUILLE	5 - EMPATTEMENT	6 - LONGUEUR TUBE SUPERIEUR	7 - LONGUEUR BASES	8 - HAUTEUR BOITIER DE PEDALIER	9 - HAUTEUR DE FOURCHE	10 - HAUTEUR A L'ENTREJAMBE	11 - PROJETE HORIZONTAL BB/TT	12 - PROJETE VERTICAL BB/TT
S	400,0	62,5	63,8	120,0	1178,5	->1185,5	576,0	447,5	->	454,5	-7,0	585,0
M	400,0	62,5	63,8	120,0	1196	->	1203	593,0	447,5	->	454,5	-7,0
L	400,0	62,5	63,8	120,0	1208,5	->	1215,5	606,0	447,5	->	454,5	-7,0
XL	400,0	62,5	63,8	120,0	1228,5	->	1235,5	626	447,5	->	454,5	-7,0

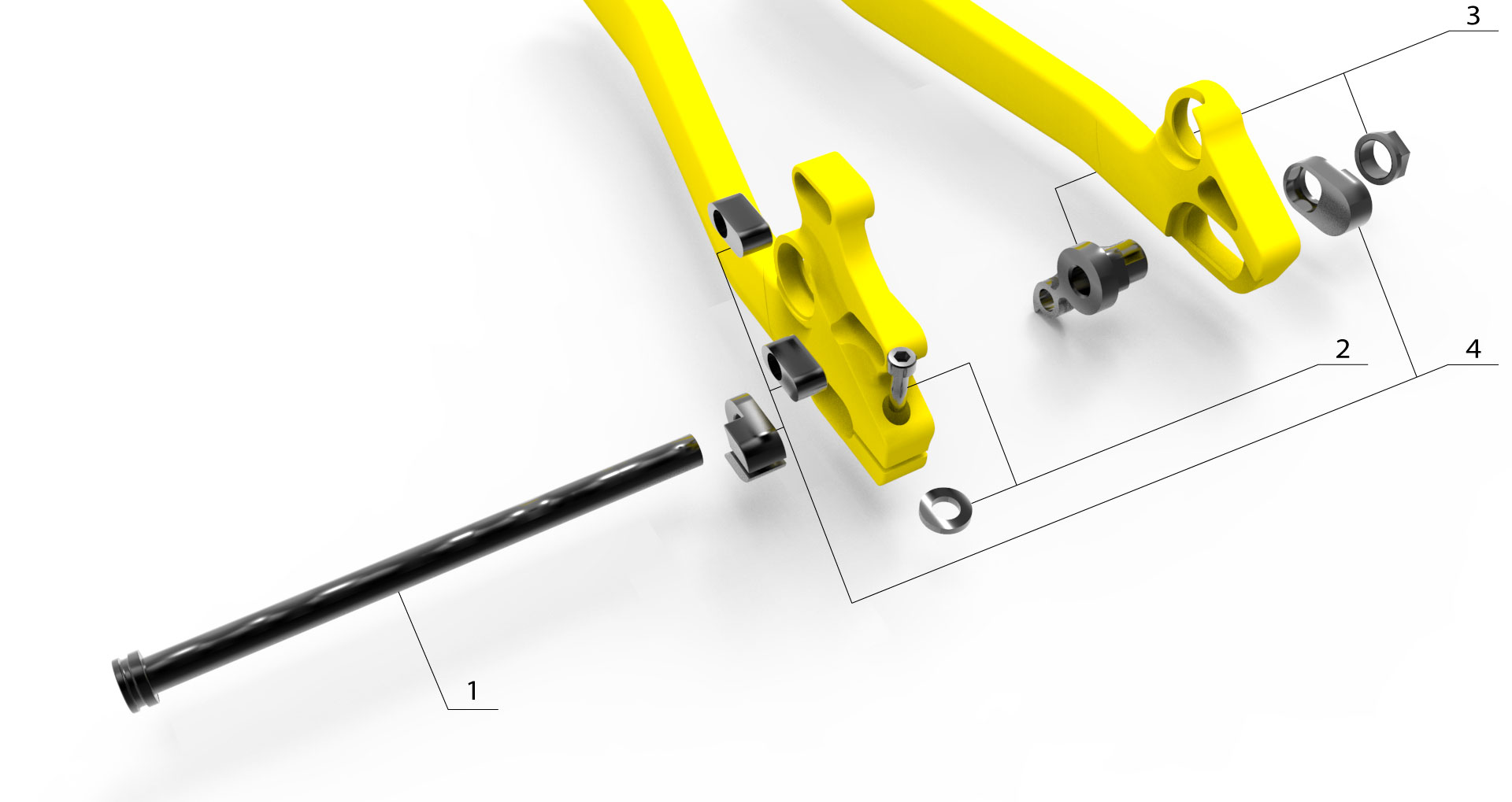

Dropouts

Index	Ref	Nom		Photo
1	W12AXLEWHEEL	REAR WHEEL AXLE SUPREME DH V3	10-12 N.m
3	W12RHRSUPDH	REAR HANGER FOR SUPREME DH V3	20-25 N.m
4	W12FLIP	KIT AJUSTEMENT LONGUEUR BASES +/- 7.5 MM SUPREME DH V3

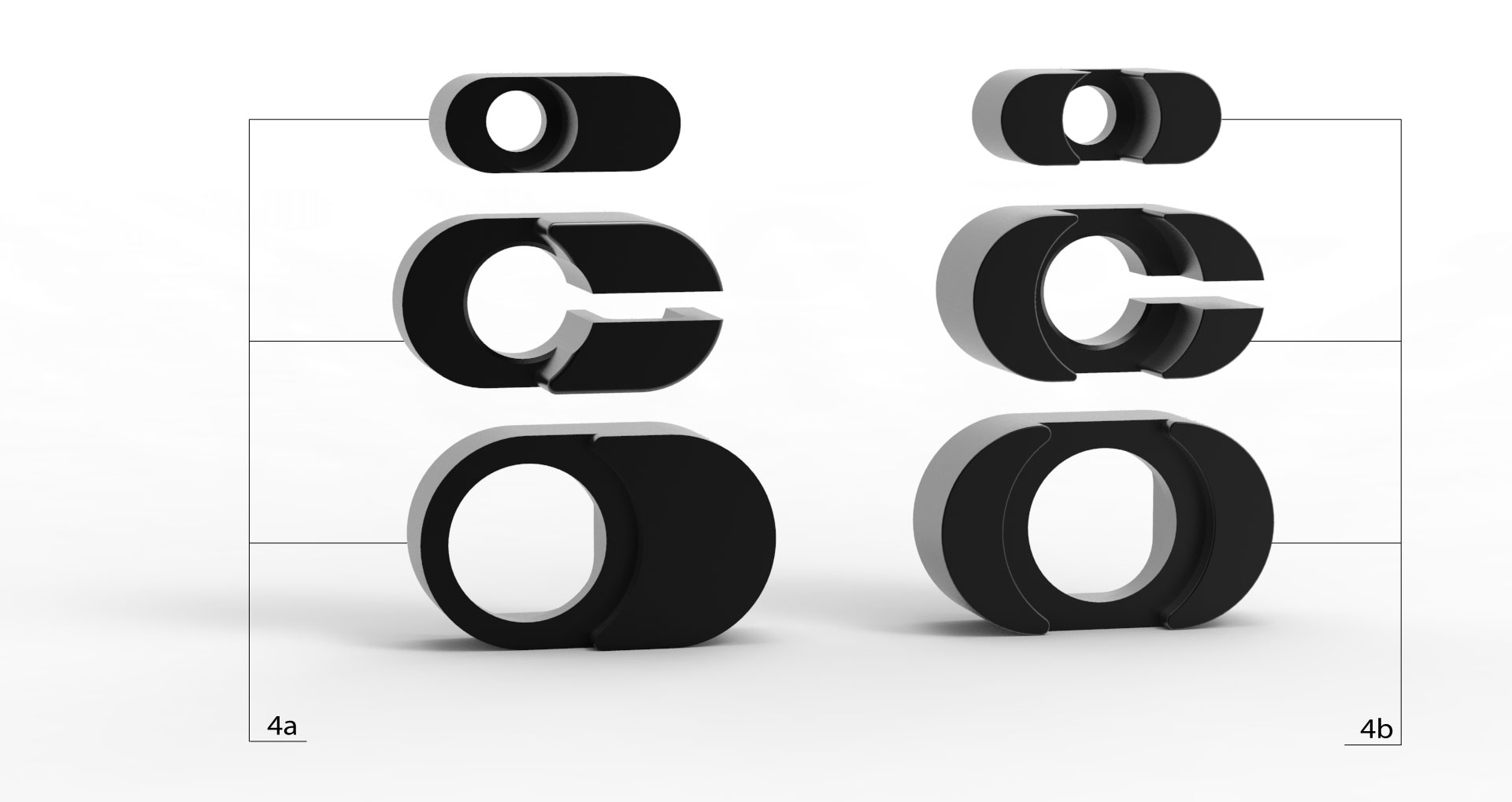

Adjustable Inserts

Index	Ref	Nom	Photo
4a	W12FLIP	KIT AJUSTEMENT LONGUEUR BASES +/- 7.5 MM SUPREME DH V3
4b	W12FLIPCENTER	KIT AJUSTEMENT LONGUEUR BASES POSITION CENTRALE SUPREME DH V3

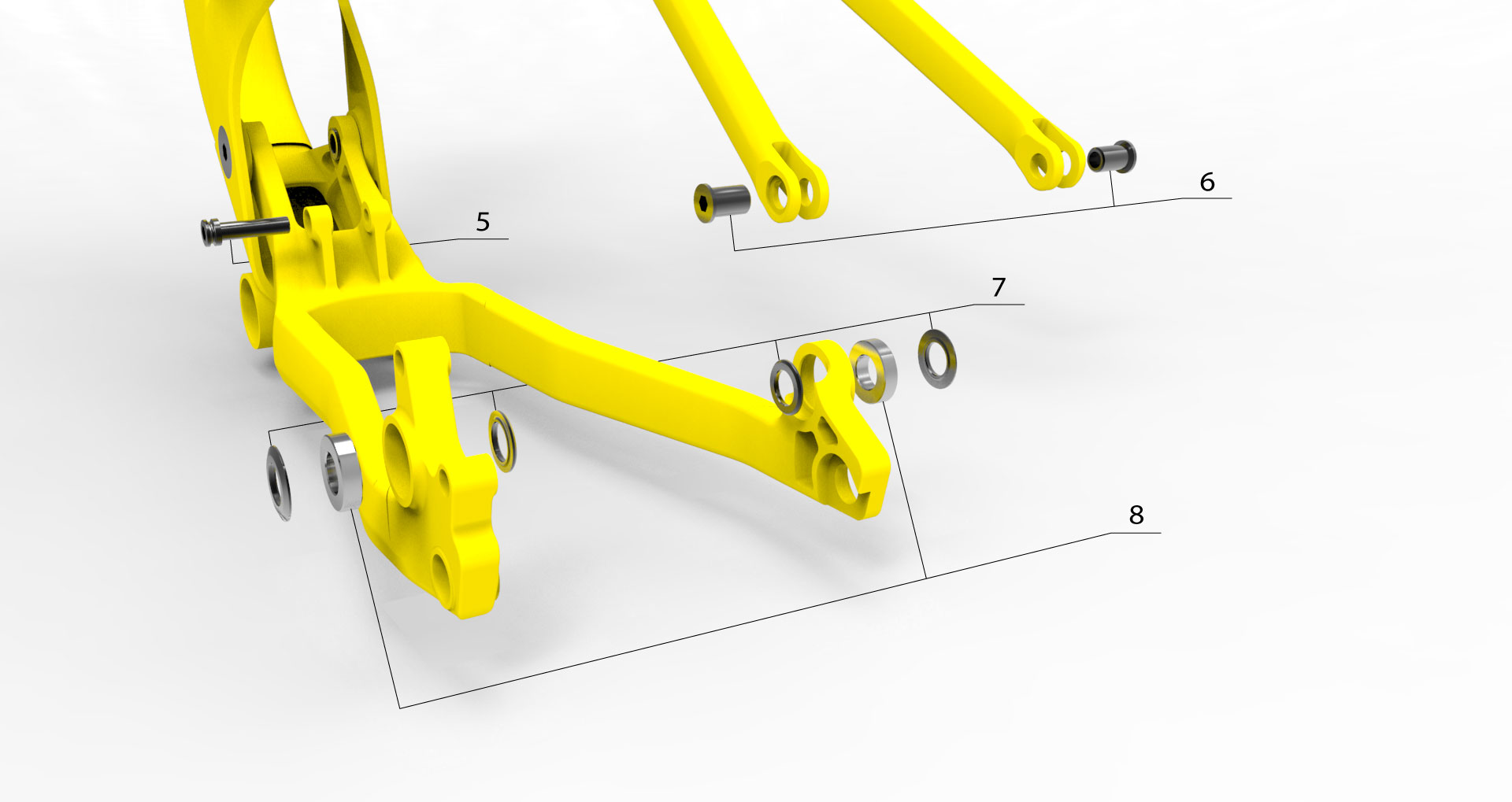

Rear Triangle

Index	Ref	Nom		Photo
5	W12AXLESHYO	AXE AMORTISSEUR / TRIANGLE ARRIERE SUPREME DH V3 / META V3	12 N.m
6	W12AXLESSCH	AXES CONTACT SYSTEM META V3 ET SUPREME V3	10-15 N.m
7	W12WASHCHST	KIT RONDELLES CONTACT SYSTEM META V3 ET SUPREME V3
8	W21EBFURIOUS	ENDURO BEARINGS META V3 / SUPREME DH V3 / V4 / FURIOUS	2 x 6804 / 6 x 6902

Contact System

Index	Ref	Nom		Photo
10	W12AXLESHLI	AXE AMORTISSEUR / BASCULEUR SUPREME DH V3 / META V3	12 N.m
6	W12AXLESSCH	AXES CONTACT SYSTEM META V3 ET SUPREME V3	10-15 N.m
7	W12WASHCHST	KIT RONDELLES CONTACT SYSTEM META V3 ET SUPREME V3
8	W21EBFURIOUS	ENDURO BEARINGS META V3 / SUPREME DH V3 / V4 / FURIOUS	2 x 6804 / 6 x 6902
9	W12AXLELINK	AXE BASCULEUR / TRIANGLE AVANT + VIS POUR SUPREME DH V3 et META V3	10-15 N.m

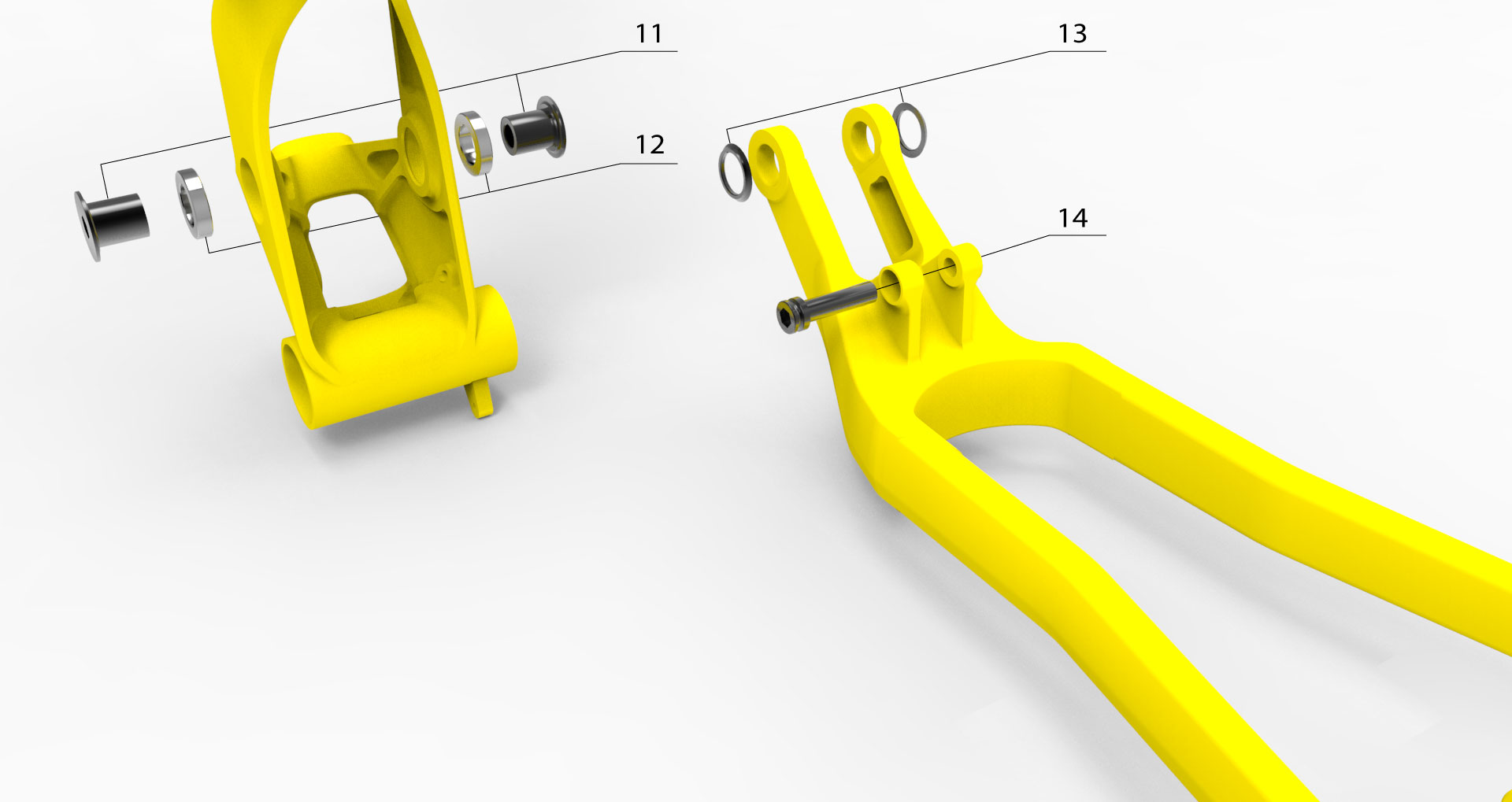

Main Pivot

Index	Ref	Nom		Photo
11	W12AXLEMNPVT	MAIN PIVOT AXLE FOR SUPREME DH V3 AND META V3	30-35 N.m
12	W21EBFURIOUS	ENDURO BEARINGS META V3 / SUPREME DH V3 / V4 / FURIOUS	2 x 6804 / 6 x 6902
13	W12WASHKITMP	MAIN PIVOT WASHERS FOR SUPREME DH V3 AND META V3
14	W12AXLESHYO	AXE AMORTISSEUR / TRIANGLE ARRIERE SUPREME DH V3 / META V3	12 N.m

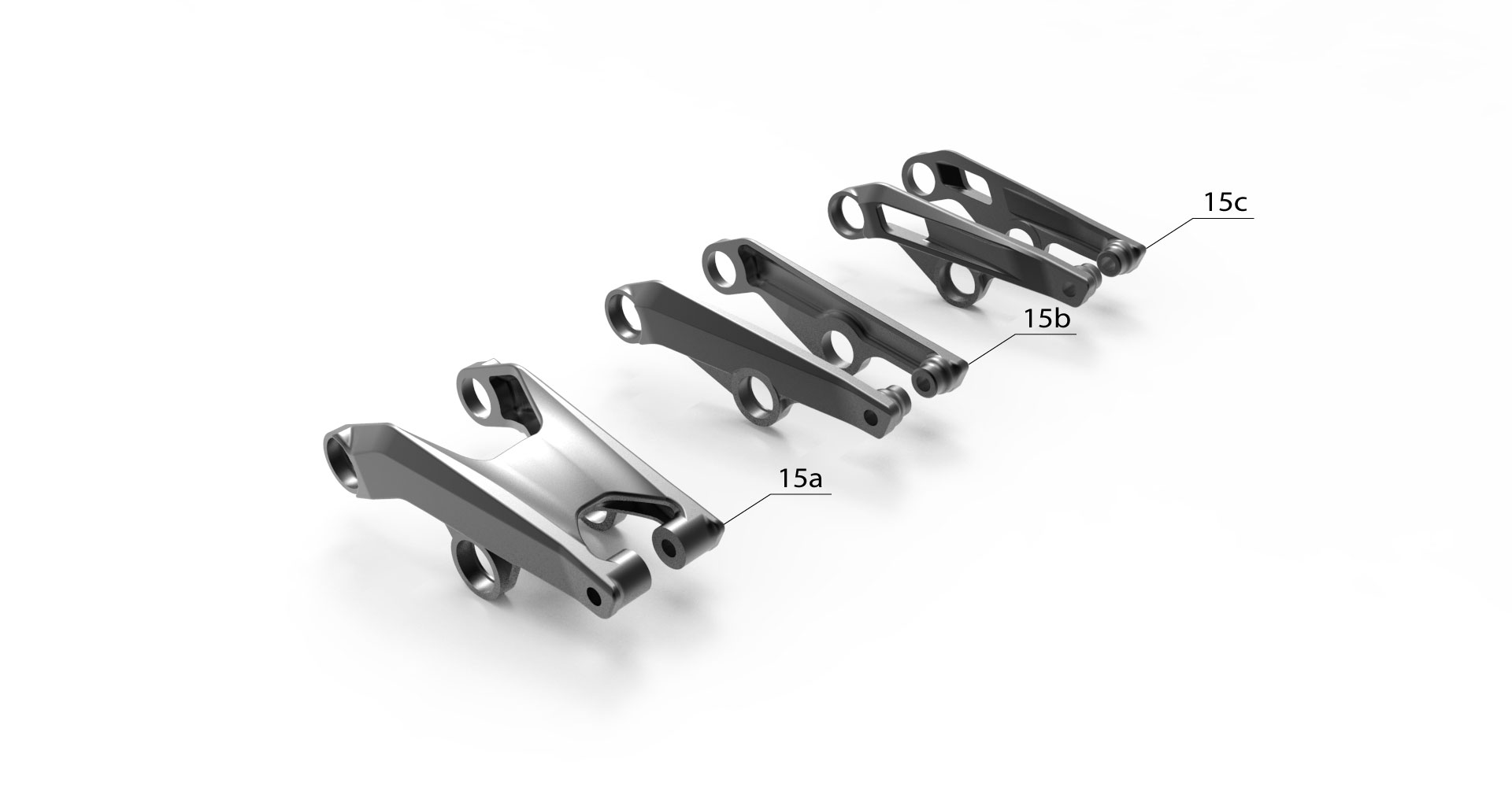

Rocker

Index	Ref	Nom		Photo
15c	W14ROCKDH650B	BASCULEUR SUPREME DH V3 650B

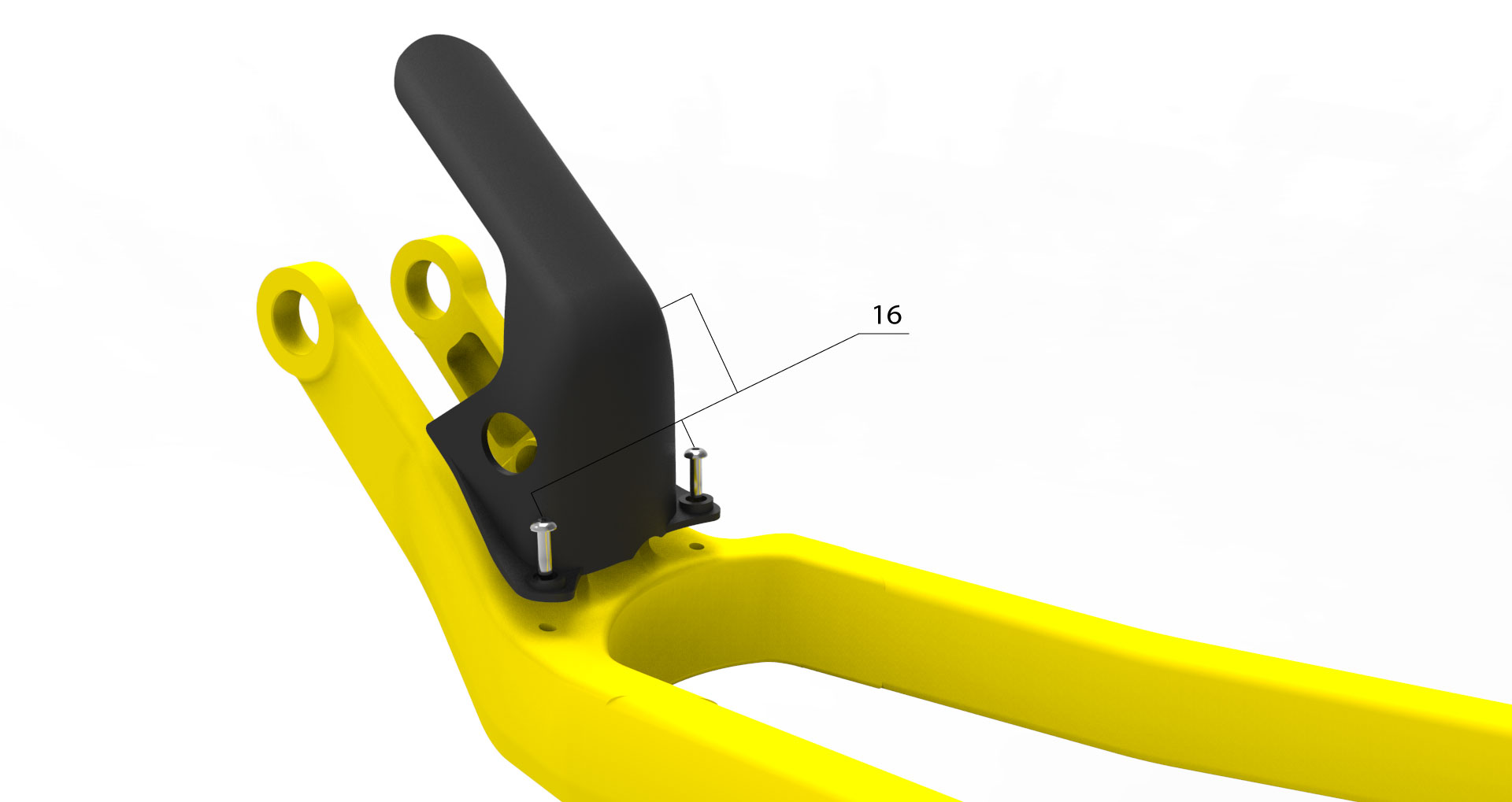

Mudguard

Index	Ref	Nom		Photo
16	W12MUDGUARD	MUD GUARD FOR SUPREME DH V3 / SUPREME FR

Headtube

Index	Ref	Nom		Photo
17	W12HTSEAL	Internal joint passing for Supreme and Meta headtube

PARTS

Jeu de Direction
	ZS44 / 28,6 - ZS56 / 30
Acheter

Boitier de pédalier
	PressFit BB107
Acheter

Patte de dérailleur
	DH V3
Acheter

Corps de roue libre
	D542SB-X12 8/9/10S - Alloy
Acheter
