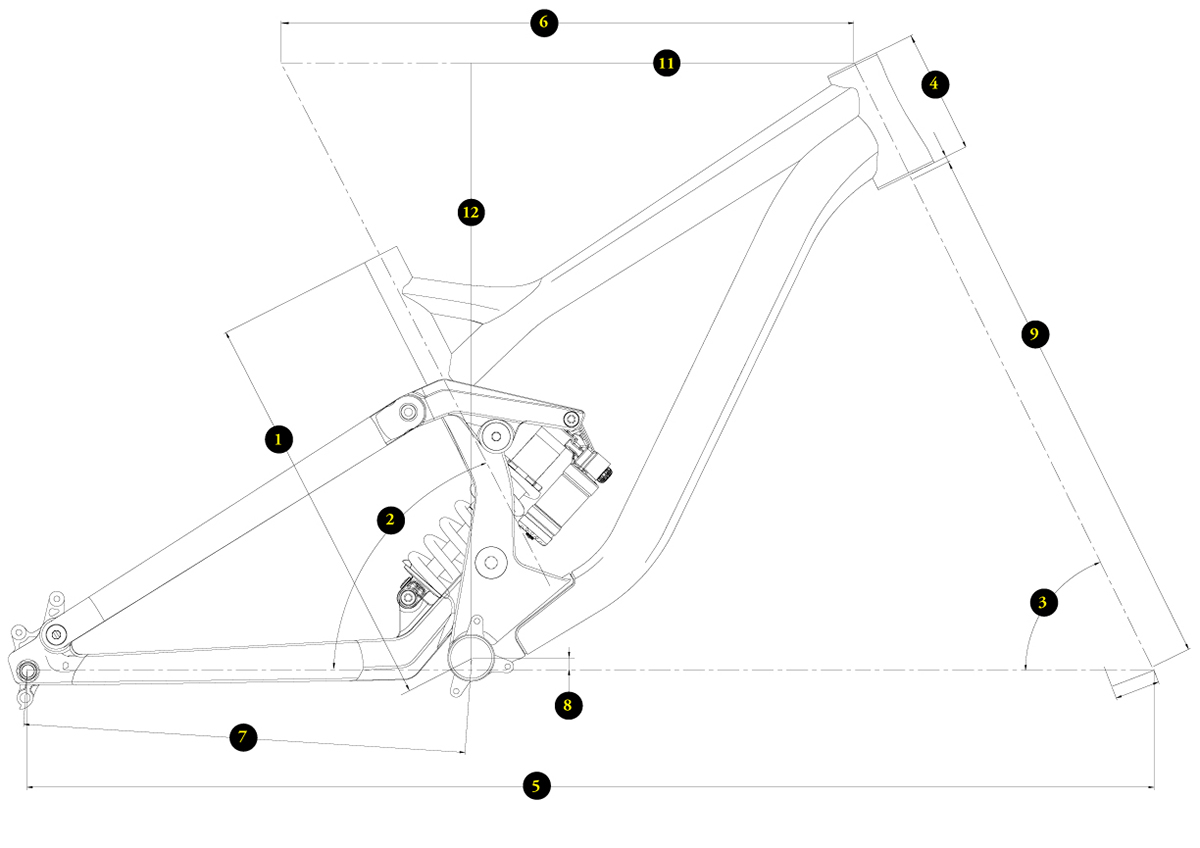

TAILLE |
1 LONGUEUR TUBE DE SELLE |
2 ANGLE TUBE DE SELLE |
3 ANGLE DE DIRECTION |
4 HAUTEUR DE DOUILLE |
5 EMPATTEMENT |
6 LONGUEUR TUBE SUPERIEUR |
7 LONGUEUR BASES |
8 HAUTEUR BOITIER DE PEDALIER |
9 HAUTEUR DE FOURCHE |
10 HAUTEUR A L'ENTREJAMBE |
11 PROJETE HORIZONTAL BB/TT |
12 PROJETE VERTICAL BB/TT |
13 DéPORT DE FOURCHE |
| L | 400,0 | 63,5 | 63,8 | 120,0 | 1228,0 | 626,0 | 447,0 | -7,0 | 585,0 | 730,0 | 425,0 | 592,0 | |
| M | 400,0 | 63,5 | 63,8 | 120,0 | 1208,0 | 606,0 | 447,0 | -7,0 | 585,0 | 730,0 | 405,0 | 592,0 |
