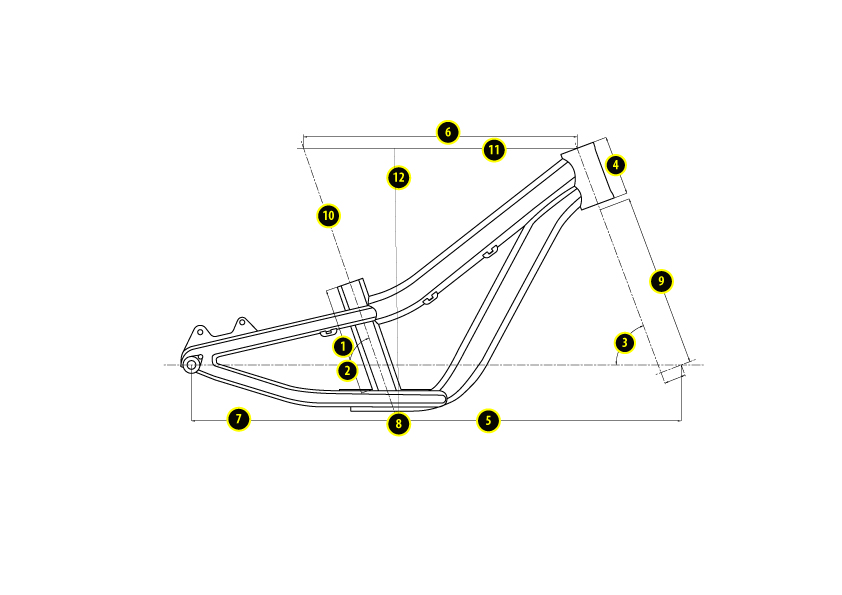

TALLA |
1 LONGITUD TUBO DE SILLÍN |
2 ÁNGULO DEL TUBO DE SILLÍN |
3 ÁNGULO DE DIRECCIÓN |
4 ALTURA DE TUBO DE DIRECCIÓN |
5 DISTANCIA ENTRE EJES |
6 LONGITUD DEL TUBO SUPERIOR |
7 LONGITUD DE VAINAS |
8 ALTURA DE CAJA DE PEDALIER |
9 ALTURA DE HORQUILLA |
10 ALTURA DEL ENTREPIERNA |
11 PROYECCIÓN HORIZONTAL BB/TT |
12 PROYECCIÓN VERTICAL BB/TT |
13 OFFSET DE HORQUILLA |
| 12 | 160,0 | 71,0 | 70,0 | 70,0 | 578,0 | 305,0 | 240,0 | / | 209,0 | 260,0 | |||
| 14 | 195 | 73 | 70 | 90 | 636 | 344 | 250 | -10 | 240 | 275 | |||
| 16 | 195,0 | 72 | 70 | 100,0 | 697,0 | 385,0 | 285,0 | 0,0 | 271,0 | 400,0 | |||
| 20 | 260,0 | 73,0 | 69 | 100,0 | 857,0 | 445,0 | 360,0 | 0,0 | 331,0 | 485,0 | |||
| 24 | 300,0 | 73 | 69 | 100,0 | 959,0 | 492,0 | 405,0 | -25,0 | 417,0 | 530,0 |
