2012

VTT SUPREME 6 2012
LONGUEUR DES RAYONS
ROUE GAUCHE / CÔTÉ SANS TRANSMISSION DROIT / CÔTÉ TRANSMISSION
AVANT 258 mm 260 mm
ARRIÈRE 260 mm 258 mm

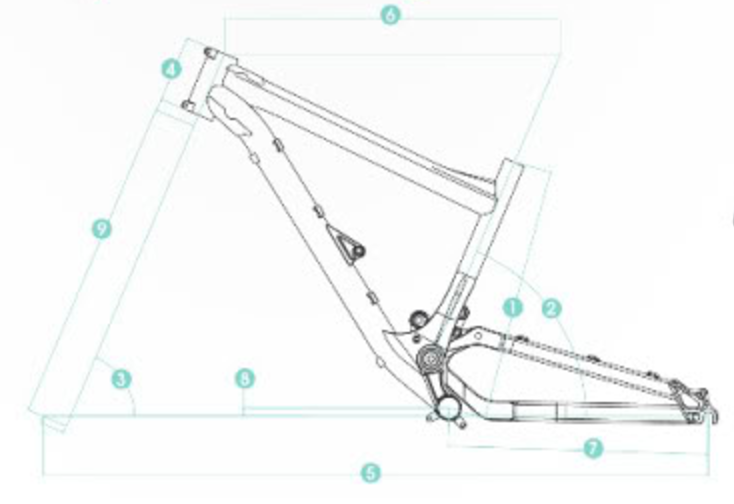

GEOMETRIE
TAILLEML
1 - LONGUEUR TUBE DE SELLE420,0440,0
2 - ANGLE TUBE DE SELLE68,068,0
3 - ANGLE DE DIRECTION66,066,0
4 - HAUTEUR DE DOUILLE120,0120,0
5 - EMPATTEMENT1128,01153,0
6 - LONGUEUR TUBE SUPERIEUR561,0591,0
7 - LONGUEUR BASES434,0434,0
8 - HAUTEUR BOITIER DE PEDALIER14,014,0
9 - HAUTEUR DE FOURCHE545,0545,0
10 - HAUTEUR A L'ENTREJAMBE760,0770,0
11 - PROJETE HORIZONTAL BB/TT
12 - PROJETE VERTICAL BB/TT

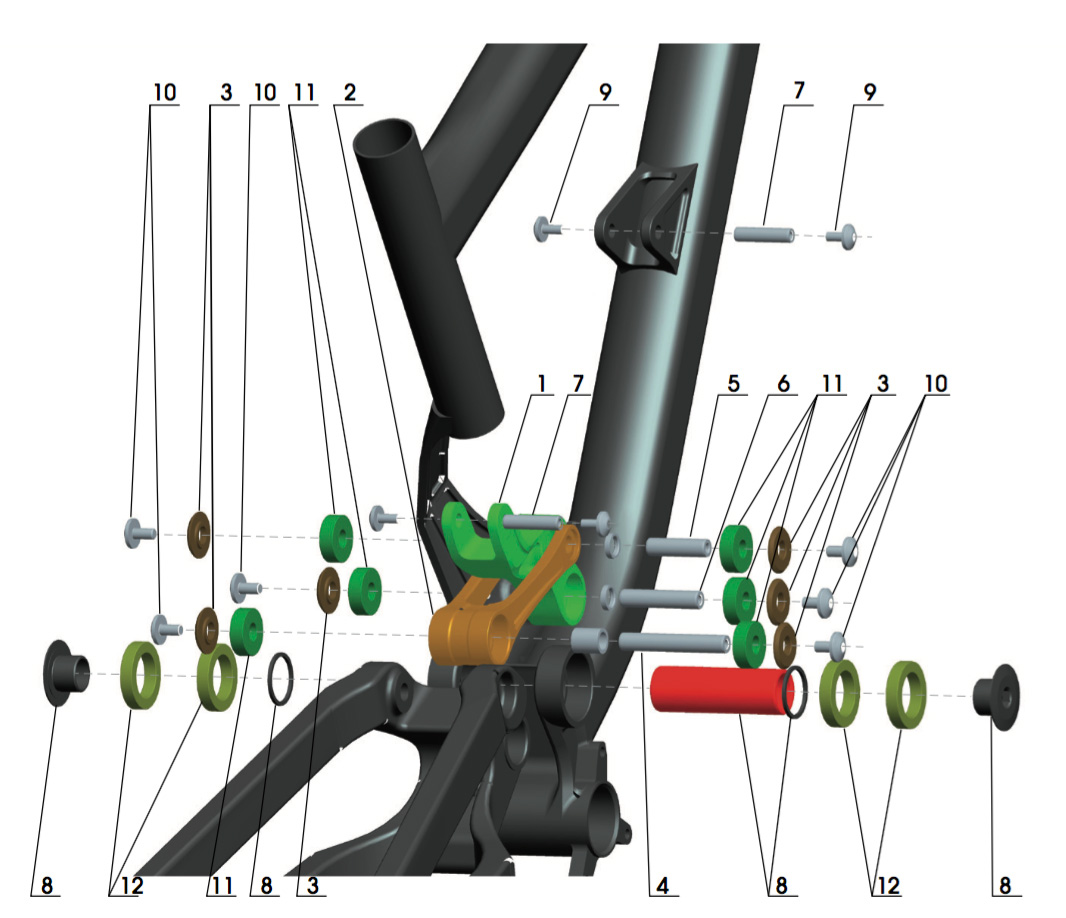

General View
Index Ref Nom Photo
1 W05200203003CK KIT BASCULEUR pour SUPREME MINI DH 2009 / SUPREME 6 2010-2012
10 W10SCREWM6X12 KIT VIS CHC M6 CONTACT SYSTEM
11 W09RLT6000Z2RS KIT ROULEMENTS CONTACT SYSTEM SUPREME DH V2 / SUPREME 8 (6pcs)
12 W05RLT68052RSY ROULEMENTS BRAS ARRIERE,25x37x7mm (4pcs)
2 W09201506006BK BIELLETTE SUPREME 6 V2
3 W09200103D003 RONDELLES CONTACT SYSTEM SUPREME 6, 8 ET DH V2
4 W09201506011 AXE BIELLETTE / TRIANGLE ARRIERE, 50 MM X 10 MM
5 W09201506012 AXE BIELLETTE / BASCULEUR 40MMx10MM SUPREME DH V2 2009-2011
6 W09201506018 AXE BASCULEUR / TRIANGLE AVANT dim. 10x46 mm SUPREME DH V2 2009-2011
7 W05200103028 AXE AMORTISSEUR, 8x33 mm SUPREME 6,8,24 ET DH V2
8 W05200203020A AXE PIVOT PRINCPAL 72 mm, META 4, 5, 6/FURIOUS/COMBI S/SUPREME MINIDH
9 W10SCREWM5X12K KIT VIS CHC M5 CONTACT SYSTEM
PARTS
Jeu de Direction
ZS44 haut et bas
Acheter
Boitier de pédalier
BSA 68mm
Acheter
Patte de dérailleur
Acheter
Corps de roue libre

-
